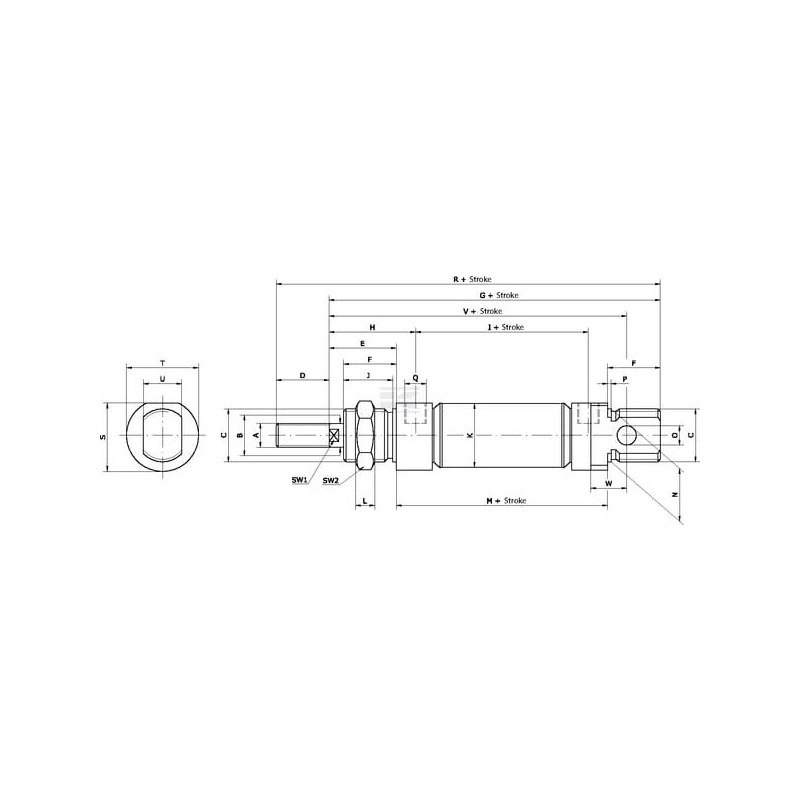

Cilindro tondo UNIVERSALE DNR2010M

Tipo : Doppio effetto

Diametro foro : 20 mm

Diametro stelo : 8 mm

Corsa : 10 mm

Lunghezza min : 141 mm

Distanza minima fori di montaggio : 95 mm

Diametro di montaggio - collegamento cilindro : 22 mm

Tipo di smorzamento : Flessibile - entrambi i lati

Materiale stelo : Acciaio inossidabile 303

Materiale tenuta : Poliuretano

Materiale cilindro : Acciaio inossidabile 304

Pressione di lavoro minima : 1 BAR

Pressione di lavoro massima : 10 BAR

Forza teorica a 6 bar di pressione - avanzamento : 172 N

Forza teorica a 6 bar di pressione - ritorno : 142 N

Standard ISO : 6432 228/1

Codice CETOP : RP52P

Materiale testata cilindro : Lega di alluminio pressofuso

Diametro flangia testata cilindro : 27 mm

Lunghezza testa cilindro : 24 mm

Diametro filettatura fori di montaggio anteriori corpo : M22

Passo filettatura fori di montaggio anteriori corpo : 1.50 mm

Diametro esterno : 21,3 mm

Materiale interno cilindro : Bronzo

Materiale pistone : Ottone

Larghezza dado cilindro : 8 mm

Misura chiave dado cilindro : 27.0 mm

Misura chiave stelo : 7.0 mm

Lunghezza di montaggio - collegamento stelo : 20 mm

Lunghezza cilindro senza stelo e testata : 67 mm

Lunghezza minima senza lunghezza di collegamento dello stelo : 111 mm

Tipo montaggio - collegamento cilindro : Filettatura

Tipo filettatura di montaggio - collegamento cilindro : G

Diametro filettatura di montaggio - collegamento cilindro : 1/8 Inch

Tipo di filettatura di montaggio - collegamento stelo : Metrico

Tipo di filettatura di montaggio - maschio/femmina - attacco stelo : Maschio

Diametro filettatura di montaggio - collegamento stelo : M8

Distanza da centro foro di montaggio a estremità testa : 12 mm

Lunghezza testa di montaggio : 20 mm
