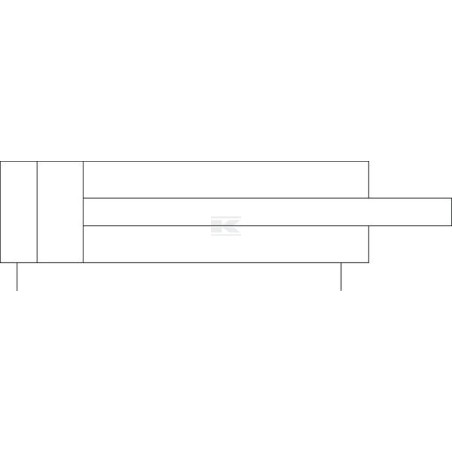

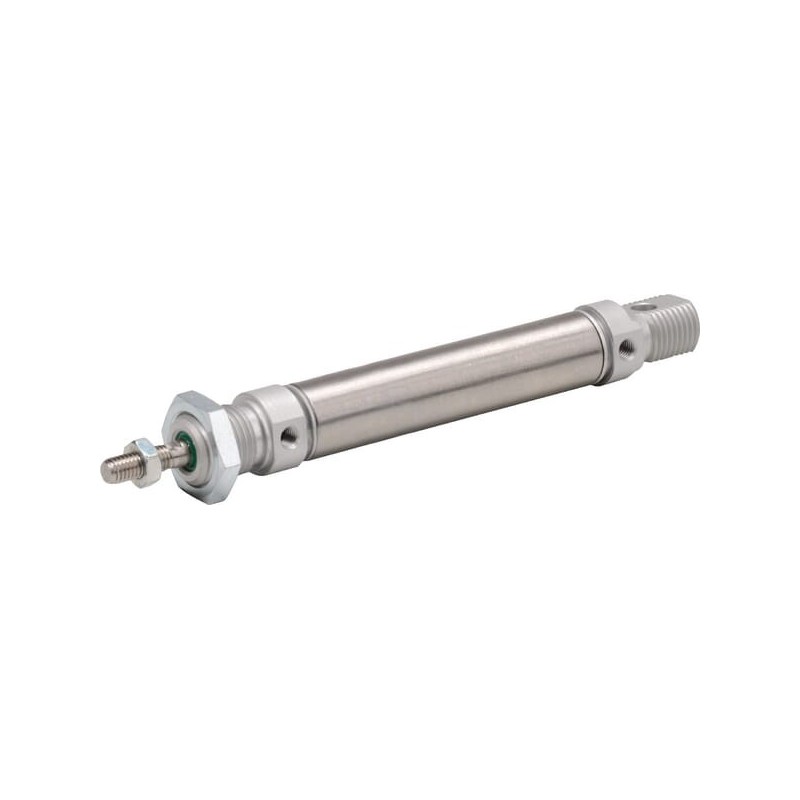

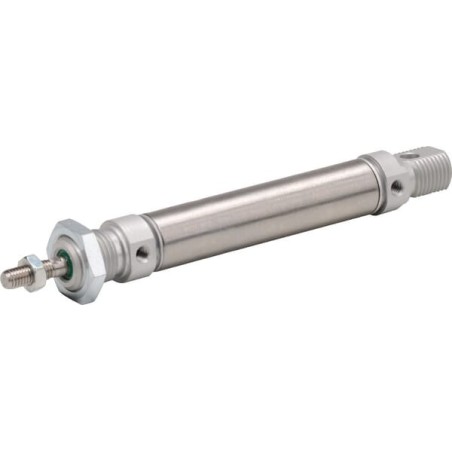

Cilindro redondo UNIVERSAL DNR2010M

Tipo : Doble efecto

Diámetro de perforación : 20 mm

Diámetro del vástago : 8 mm

Carrera : 10 mm

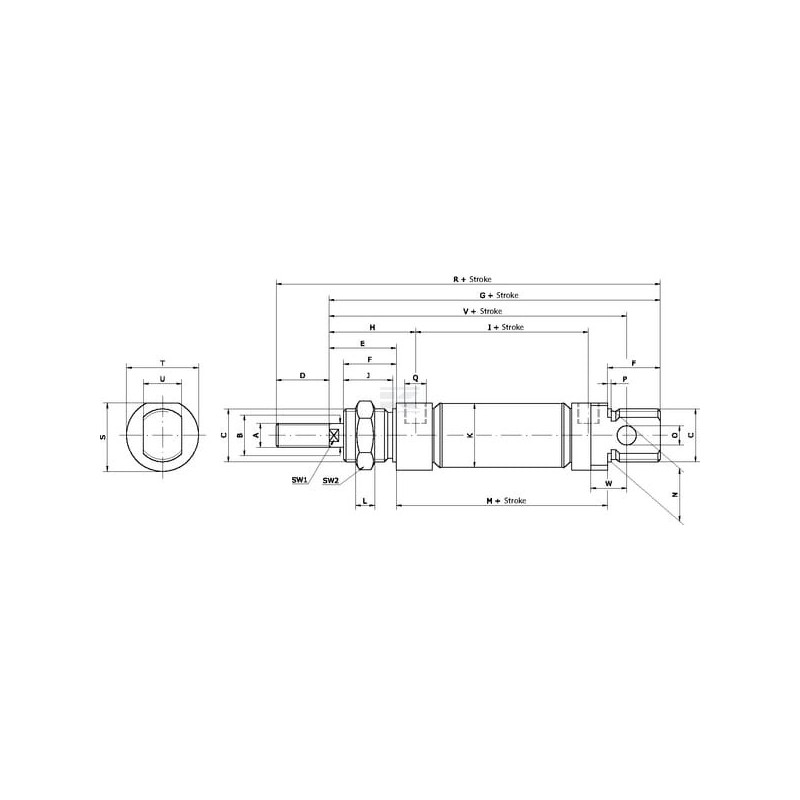

Longitud mínima : 141 mm

Distancia mínima entre los agujeros de montaje : 95 mm

Diámetro de montaje - conexión del cilindro : 22 mm

Tipo de amortiguación : Flexible - ambos lados

Material del vástago : Acero inoxidable 303

Material de sellado : Poliuretano

Material del cilindro : Acero inoxidable 304

Presión mínima de trabajo : 1 BAR

Presión máxima de trabajo : 10 BAR

Fuerza teórica a 6 bar de presión - en avance : 172 N

Fuerza teórica a 6 bar de presión - en retroceso : 142 N

Norma ISO : 6432 228/1

Código CETOP : RP52P

Material de la culata : Aleación de aluminio fundido a presión

Diámetro de la brida de la culata : 27 mm

Longitud de la culata : 24 mm

Diámetro de rosca de los agujeros de montaje de la parte delantera de la carcasa : M22

Paso de rosca de los agujeros de montaje de la parte delantera de la carcasa : 1.50 mm

Diámetro exterior : 21,3 mm

Material interior del cilindro : Bronce

Material del pistón : Latón

Ancho de la tuerca del cilindro : 8 mm

Tamaño de la llave de tuerca del cilindro : 27.0 mm

Tamaño de la llave del vástago : 7.0 mm

Longitud de montaje - conexión del vástago : 20 mm

Longitud del cilindro sin vástago ni tapa : 67 mm

Longitud mínima sin longitud de la conexión del vástago : 111 mm

Tipo de montaje - conexión del cilindro : Rosca

Tipo de rosca de montaje - conexión del cilindro : G

Diámetro de rosca de montaje - conexión del cilindro : 1/8 in

Tipo de rosca de montaje - conexión del vástago : Métrico

Tipo de rosca de montaje - macho/hembra - conexión del vástago : Macho

Diámetro de rosca de montaje - conexión del vástago : M8

Distancia entre el centro del agujero de montaje al extremo del cabezal : 12 mm

Longitud del cabezal de montaje : 20 mm
