Réf. : ARZO0100100000

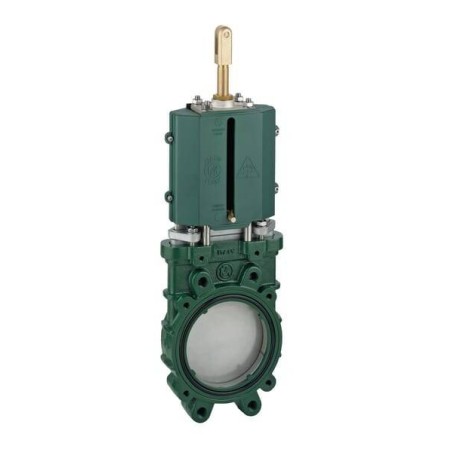

Robinet-vanne MZ ARZO0100100000

544,88 €

(454,07 € HT)

Description du produit

Caractéristiques : Le robinet évite les bouchages Le couvercle supérieur en plastique protège contre les pièces mobiles Sans sortie

[C] DISTANCE DU CENTRE DE L’ORIFICE DE PASSAGE À LA PARTIE BASSE : 102 mm

[D1] DIAMÈTRE DU TROU FILETÉ/BOULONS DE MONTAGE DES BRIDES : M12

[D] DIAMÈTRE NOMINAL DE L’ORIFICE DE PASSAGE : 4 Inch

[E] LARGEUR TOTALE : 153 mm

[F] DIAMÈTRE DE L’ORIFICE DU RACCORD DU CYLINDRE : 10,5 mm

HDISTANCE (VERTICALE) DES ORIFICES DE MONTAGE DU LEVIER : 63 mm

HDISTANCE VERTICALE DU CENTRE DE L’ORIFICE DE PASSAGE À L’ORIFICE DU LEVIER : 430 mm

Informations techniques : Connexion de vérin: M18x1.5

L1DISTANCE DES ORIFICES/VIS DE MONTAGE DE LA BRIDE : 150 mm

L2DIAMÈTRE DU CERCLE DES ORIFICES/BOULONS DE MONTAGE DES BRIDES : 180 mm

LÉPAISSEUR DE LA BRIDE : 50 mm

Information	Adaptable
Marque	MZ
Ce produit est adaptable, cela signifie qu'il peut être adapté aux modèles des marques spécifiées ci-dessus, liste non exhaustive.

Vérifiez si votre machine est compatible

Oops, aucune information de compatibilité disponible pour votre équipement

Veuillez contacter notre service client pour vérifier la compatibilité de ce produit avec votre modèle.
