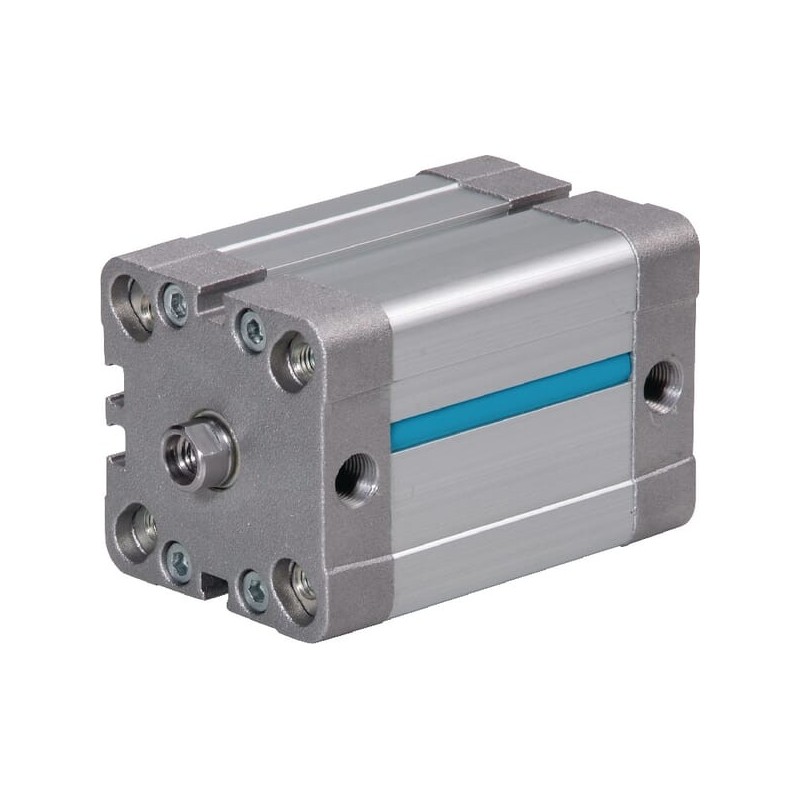

Cilindro compatto UNIVERSALE CCND3225MI

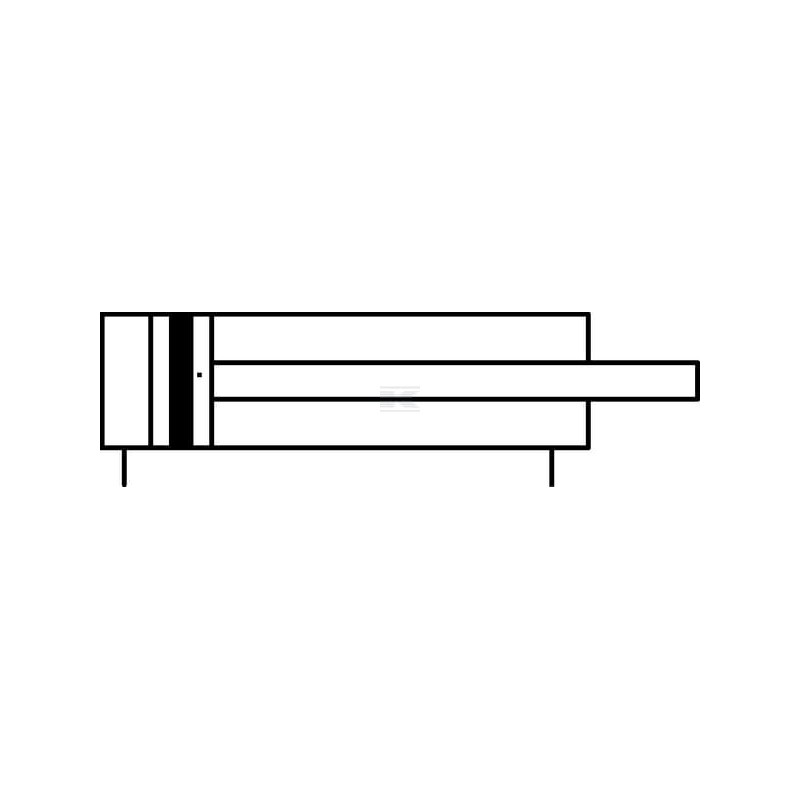

Tipo : Doppio effetto

Diametro foro : 32 mm

Diametro stelo : 12 mm

Corsa : 25 mm

Lunghezza min : 76 mm

Diametro di montaggio - collegamento cilindro : 6 mm

Tipo di smorzamento : Flessibile - entrambi i lati

Materiale stelo : Acciaio inox AISI 420

Materiale tenuta : Poliuretano

Materiale cilindro : Aluminium

Pressione di lavoro minima : 1 BAR

Pressione di lavoro massima : 10 BAR

Forza teorica a 6 bar di pressione - avanzamento : 482 N

Forza teorica a 6 bar di pressione - ritorno : 415 N

Standard ISO : 21287 228/1

Larghezza : 49,2 mm

Distanza tra i fori di montaggio testata cilindro : 32,5 mm

Materiale testata cilindro : Lega di alluminio pressofuso

Tipo filettatura fori di montaggio lato corpo : G

Diametro filettatura fori di montaggio lato corpo : 1/8 Inch

Diametro filettatura fori di montaggio anteriori corpo : M6

Diametro fori di montaggio anteriori corpo : 9 mm

Lunghezza fori di montaggio anteriori corpo : 15 4,5 mm

Lunghezza di montaggio - collegamento stelo : 12 mm

Diametro pistone : 32 mm

Lunghezza cilindro senza stelo e testata : 44 mm

Distanza tra filettatura di montaggio e testa cilindro - collegamento dello stelo : 7 mm

Tipo montaggio - collegamento cilindro : Filettatura

Tipo di filettatura di montaggio - collegamento stelo : Metrico

Tipo di filettatura di montaggio - maschio/femmina - attacco stelo : Femmina

Diametro filettatura di montaggio - collegamento stelo : M8

Trattamento superficiale stelo : Anodizzato
