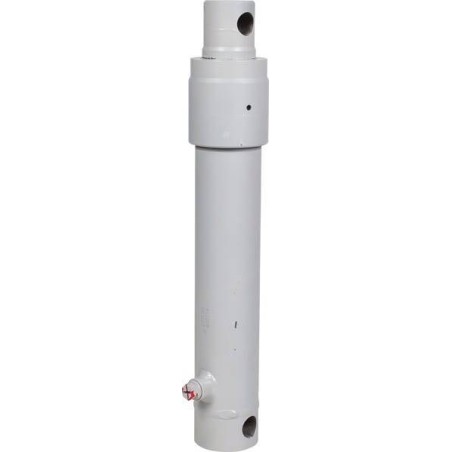

Vérin UNIVERSEL EPL50200CB

Avantages : Prêt à l'emploi Longue durée de vie Sécurité d'utilisation élevée

Caractéristiques : Tous types de fixation possibles Apprêt déjà appliqué Charge radiale maximum : 10 % de la force axiale La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D’APPLICATION : A usage universel

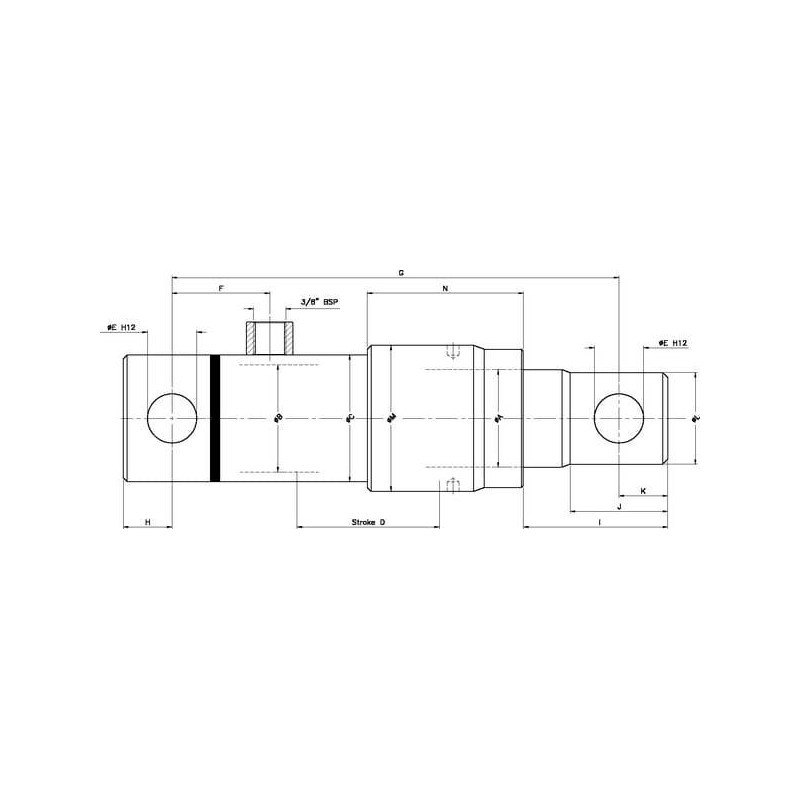

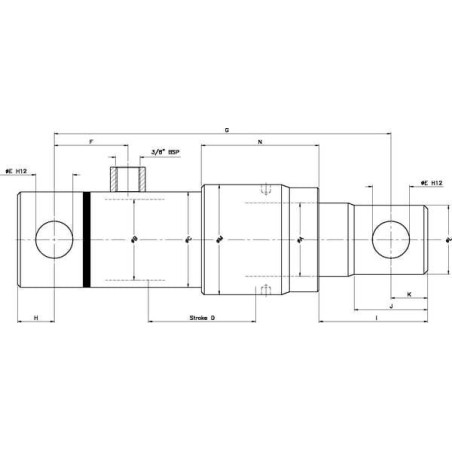

DCOURSE : 200 mm

Description détaillé : Vérins à piston plongeur à simple effet complets avec kit de fixation, type ST

DIAMÈTRE DE MONTAGE - BIELLE : 25,4 mm

DIAMÈTRE DE MONTAGE - RACCORD DU VÉRIN : 25,4 mm

DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORD DU VÉRIN : 3/8 Inch

DIAMÈTRE EXTÉRIEUR DE LA TÊTE DE MONTAGE : 47 mm

Diamètre intérieur DE RACCORD D’HUILE : 25,25 mm

FDISTANCE CENTRE DU RACCORD D’HUILE À CENTRE DU TROU DE MONTAGE : 50 mm

GENTRAXE MIN. DES TROUS DE MONTAGE : 360 mm

KDISTANCE CENTRE DU TROU DE MONTAGE À EXTRÉMITÉ DE LA TIGE : 25 mm

LONGUEUR DE LA TÊTE DE MONTAGE : 50 mm

LONGUEUR MIN. : 361 mm

MDIAMÈTRE EXTÉRIEUR DE CULASSE : 75 mm

NLONGUEUR DE CULASSE : 80 mm

PARTICULARITÉS : Complètement monté Construction unique et innovante Circlip spécial du piston

PRESSION DE SERVICE MAX. : 250 bar

TYPE : Simple effet

TYPE DE MONTAGE - RACCORD DU VÉRIN : Alésage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Alésage

Ã[A] DIAMÈTRE DE LA TIGE : 50 mm

Ã[E] DIAMÈTRE DE TROU DE MONTAGE - JONCTION DES BARRES : 25,25 mm

Ã[E] DIAMÈTRE DU TROU DE MONTAGE - RACCORD DU VÉRIN : 25,3 mm

Ã[B] DIAMÈTRE INTÉRIEUR : 55 mm

Ã[C] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 65 mm
