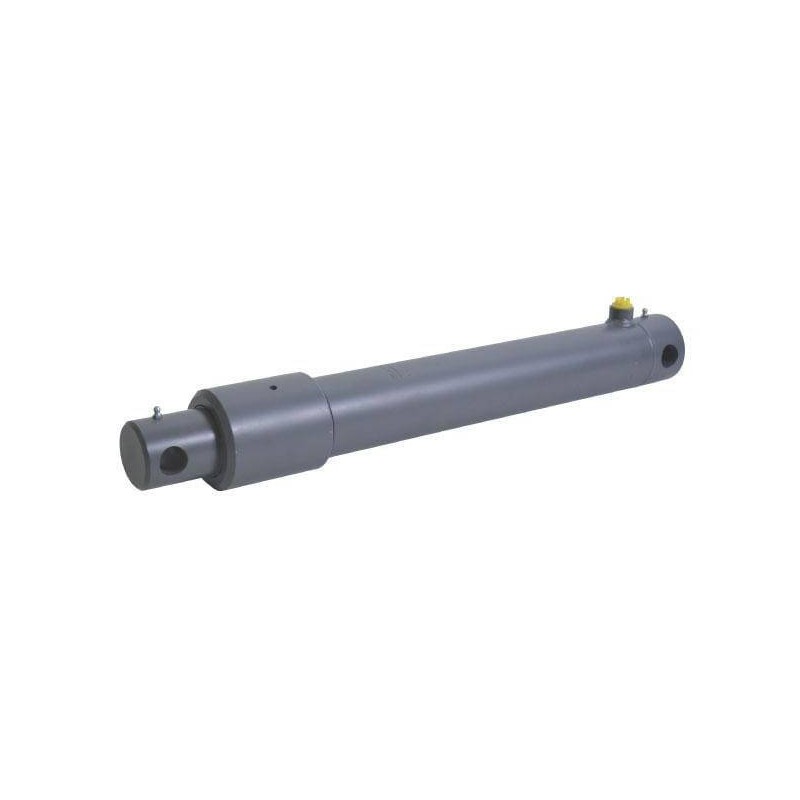

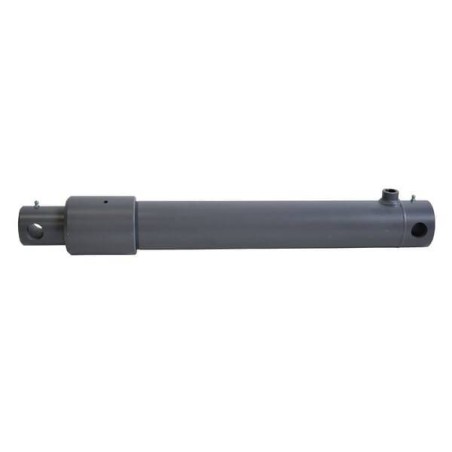

Vérin UNIVERSEL EPL40700ST

ACOURSE : 700 mm

Avantages : Prêt à l'emploi Longue durée de vie Sécurité d'utilisation élevée

BB : 832 mm

Caractéristiques : Tous types de fixation possibles Apprêt déjà appliqué Charge radiale maximum : 10 % de la force axiale La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D’APPLICATION : A usage universel

CONSTRUCTION : Soudé, tête de guidage monopièce

[D] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 55 mm

Description détaillé : Vérins à piston plongeur à simple effet complets avec kit de fixation, type ST

DIAMÈTRE DE LA TIGE : 40 mm

DIAMÈTRE DE MONTAGE - BIELLE : 20,4 mm

DIAMÈTRE DE MONTAGE - RACCORD DU VÉRIN : 20,4 mm

[E] DIAMÈTRE EXTÉRIEUR DE CULASSE : 70 mm

[F] DIAMÈTRE DE TROU DE MONTAGE - JONCTION DES BARRES : 20,4 mm

GENTRAXE DES TROUS DE MONTAGE - RACCORD DU VÉRIN : 39 mm

HDISTANCE CENTRE DU TROU DE MONTAGE À EXTRÉMITÉ DE LA TÊTE : 40 mm

LONGUEUR MIN. : 832 mm

Matériau : Tube : St52, H10 -Tige : 20MnV6/C45, chromé dur Ra 0,25 -Tête de guidage : fonte -Douille à souder : acier -Bague de guidage : matière synthétique

PARTICULARITÉS : Complètement monté Construction unique et innovante Circlip spécial du piston

PRESSION DE SERVICE MAX. : 250 bar

RACCORDEMENT : G 3/8

TYPE : EPL-ST

TYPE DE MONTAGE - RACCORD DU VÉRIN : Alésage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Alésage
