Verin double effet D25-40-500 UNIVERSEL D2540500C

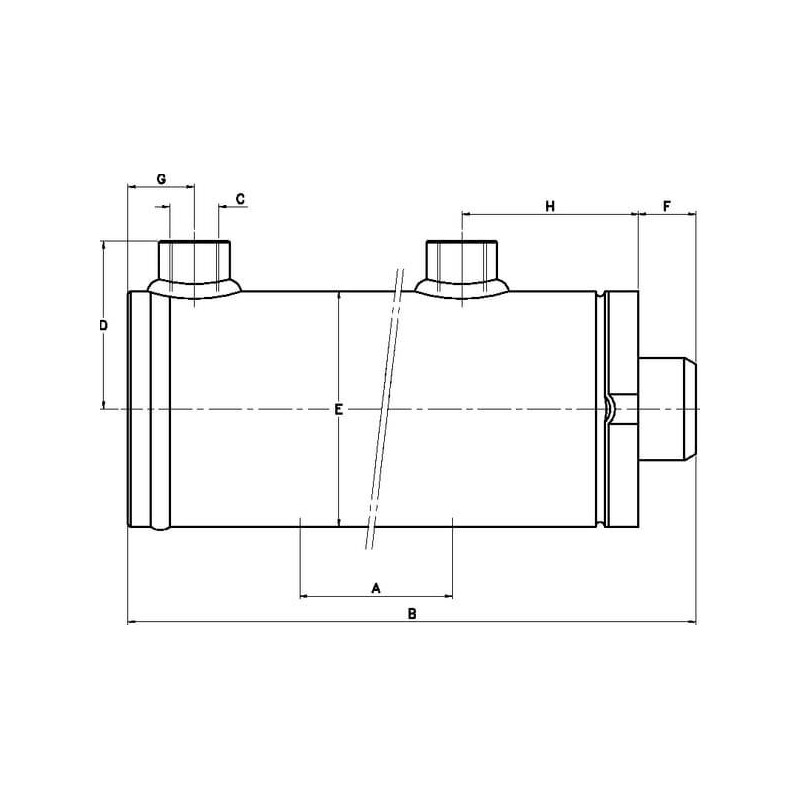

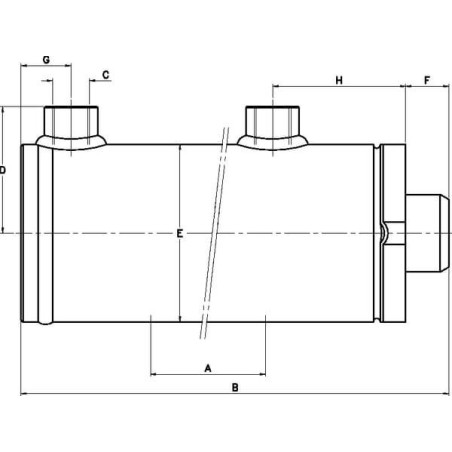

ACOURSE : 500 mm

Avantages : Prêt à l'emploi Longue durée de vie Sécurité d'utilisation élevée

[B] LONGUEUR MIN. : 646 mm

Caractéristiques : Tous types de fixation possibles Apprêt déjà appliqué Charge radiale maximum : 10 % de la force axiale La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D’APPLICATION : A usage universel

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORD DU VÉRIN : 3/8 Inch

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORDEMENT DE TIGE : 3/8 Inch

CODE DE CLASSE DE TOLÉRANCE DE MATÉRIAU DU VÉRIN : H10

[D] DISTANCE CENTRE DU VÉRIN À EXTRÉMITÉ DU RACCORD D’HUILE : 40 mm

Description détaillé : Vérins doubel effet complets

DIAMÈTRE DE LA TIGE : 25 mm

DIAMÈTRE DE PISTON : 40 mm

Diamètre intérieur : 40 mm

Diamètre intérieur DE RACCORD D’HUILE : 17 mm

[E] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 50 mm

FDISTANCE EXTRÉMITÉ DU VÉRIN À L’EXTRÉMITÉ DE LA TIGE : 45 mm

GDISTANCE CENTRE DU RACCORD D’HUILE À EXTRÉMITÉ DE VÉRIN - CÔTÉ CYLINDRE : 16,5 mm

HDISTANCE CENTRE DU RACCORD D’HUILE À EXTRÉMITÉ DU VÉRIN - CÔTÉ TIGE : 47 mm

Informations techniques : Interchangeable avec d'autres marques Fluide : huile minérale, HLP ISO VG de 32 à 46 Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9

LONGUEUR MAX. : 1146 mm

MATÉRIAU DE LA TIGE : Acier 20MnV6

MATÉRIAU DE L’ÉCROU DE TÊTE : Fonte

MATÉRIAU DE RACCORD D’HUILE : Acier

MATÉRIAU DU VÉRIN : Acier ST52

PARTICULARITÉS : Complètement monté Construction unique et innovante Circlip spécial du piston

POIDS : 6,5 kg

PRESSION DE SERVICE MAX. : 250 bar

PRESSION NOMINALE : 200 bar

RUGOSITÉ DE SURFACE DE LA TIGE : 0,2 µm

SÉRIE : D-C

TEMPÉRATURE DE SERVICE MAXIMALE : 85 °C

TEMPÉRATURE DE SERVICE MINIMALE : -25 °C

TRAITEMENT DE SURFACE DE LA TIGE : Chromaté

TYPE : D-C

TYPE DE MONTAGE - RACCORD DU VÉRIN : Sans montage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Sans montage

TYPE DU FILETAGE DE MONTAGE - RACCORDEMENT DE TIGE : G

VITESSE MAX. : DU PISTON : 0,1 m/s

VITESSE MAX. DU PISTON : 0,1 m/s
