Kit UNIVERSEL EPL40280

Avantages : Le vérin peut être réglé à la longueur voulue. Installation simple

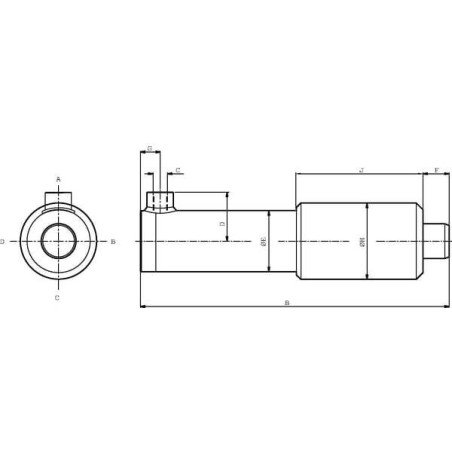

[B] LONGUEUR MIN. : 435 mm

Caractéristiques : Apprêt déjà appliqué Très fiable grâce au circlip spécial et innovant du piston Sécurité de tête de vérin mécanique réutilisable La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D’APPLICATION : Fait-main

CODE DE CLASSE DE TOLÉRANCE DE MATÉRIAU DU VÉRIN : H10

COURSE : 280 mm

[D] DISTANCE CENTRE DU VÉRIN À EXTRÉMITÉ DU RACCORD D’HUILE : 44,5 mm

Description détaillé : Vérin simple effet à piston plongeur prêt-à-monter

DIAMÈTRE DE LA TIGE : 40 mm

DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORDEMENT DE TIGE : 3/8 Inch

Domaine d'application : Construction mécanique.

[E] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 55 mm

FDISTANCE EXTRÉMITÉ DU VÉRIN À L’EXTRÉMITÉ DE LA TIGE : 56 mm

GDISTANCE CENTRE DU RACCORD D’HUILE À EXTRÉMITÉ DE VÉRIN - CÔTÉ CYLINDRE : 25 mm

[H] DIAMÈTRE EXTÉRIEUR DE CULASSE : 70 mm

Informations techniques : Charge radiale maximum : 10 % de la force axiale Fluide : huile minérale, HLP ISO VG de 32 à 46 Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9

JLONGUEUR DE CULASSE : 86 mm

MATÉRIAU DE BAGUE DE GUIDAGE : Plastique

MATÉRIAU DE LA TIGE : Acier 20MnV6

MATÉRIAU DE L’ÉCROU DE TÊTE : Fonte

MATÉRIAU DE RACCORD D’HUILE : Acier

MATÉRIAU DU VÉRIN : Acier inoxydable 52.0

MONTAGE : Raccourcissez la tige et le tube du cylindre à la longueur souhaitée -Nettoyez les pièces. -Soudez le fond et la douille au tube (électrode - acier inoxydable, fil de soudage - MAGSI 14, TD MAK 10 ou similaire). - Graissez la bague de guidage et manchet / tête de guidage avec de l'huile, glissez la tige dans le tube, puis serrez la tête de guidage. - Fixez la tête de guidage avec du Loctite 243 Afficher plus

PARTICULARITÉS : Livré complet en emballage carton avec notice de montage Construction unique et innovante

PRESSION DE SERVICE MAX. : 250 bar

PRESSION NOMINALE : 200 bar

RUGOSITÉ DE SURFACE DE LA TIGE : 0,2 µm

SE COMPOSE DE : Kit complet à monter soi-même Notice de montage Sans fixation

TRAITEMENT DE SURFACE DE LA TIGE : Chromaté

TYPE DE MONTAGE - RACCORD DU VÉRIN : Sans montage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Sans montage
