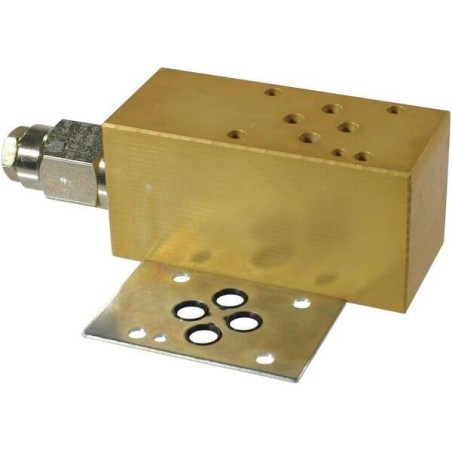

Valve DANFOSS CB10HVM03005

Adaptable sur : haute pression et débit volumique moyen

[A] LONGUEUR : 100 mm

Avantages : Protection des consommateurs contre la cavitation Protection contre les pointes de pression dues aux forces externes

[B] HAUTEUR : 45 mm

Caractéristiques : Fonctions d'équilibrage et de contrepoids réglables dans la conduite A et B Conception modulaire, réglage avec une clé six pans Convient à : haute pression et débit volumique moyen Débit libre de P à A/B Activation de A ou B vers P (T) par la pression de commande de la conduite opposée

CAVITÉ : MFN-G06-010

[C] LARGEUR : 48,5 mm

DEPAISSEUR : 1,5 mm

Description détaillé : Cetop 03 valves d'équilibrage CB 10

Domaine d'application : Contrôle du mouvement Équilibrage Soupape de plaque intermédiaire pour blocs distributeurs NG6

DÉBIT : Débit libre de P à A/B Fonction d'équilibrage et de limitation de pression de A à P(T). Activation de A vers P(T) par la pression de commande de la conduite B

DÉBIT MAXI : 35 l/min

GRANDEUR : Cetop 03 Inch

Informations techniques : La pression d'ouverture dépend du réglage de la pression, de la pression de charge et du rapport de pression motrice À effet double Conception à cartouches La soupape de commande doit offrir une connexion ABT en position neutre Réglage de la pression 30 % supérieur à la pression de charge maximale

MATÉRIAU DES JOINTS : Caoutchouc nitrile (NBR)

MATÉRIEL DU LOGEMENT : Aluminium

MATÉRIEL ELEMENT : Viton

PARTICULARITÉS : Pour des mouvements souples sous contrôle Positionnement précis des charges tractantes et poussantes

PLAGE DE PRESSION : 20-70 bar

PRESSION DE SERVICE MAX. : 210 bar

RAPPORT PRESSION DE PILOTAGE : 4,5 : 1

Remarque : Simple effet, conception à cartouches Montage comme soupape de plaque intermédiaire pour blocs distributeurs NG6 ou CETOP03 Type de réglage : Allen

RÉGLAGE : Externe

SE COMPOSE DE : Cartouche Boîtier Porte-joint
