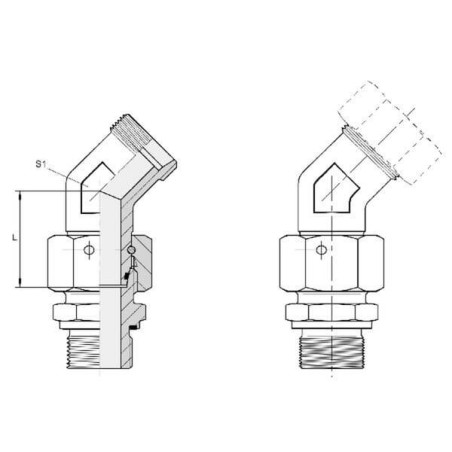

Coude VOSS EVSD15L

ANGLE : 45 °

Avantages : Faible risque de fuite

Caractéristiques : Multiple résistance à la corrosion Dispose d'un cône d'étanchéité avec joint torique

Description détaillé : 45° Raccords équerres orientables pré-montés EVS-D

DIAMÈTRE DE FILETAGE DU RACCORD N°1 : M22

DIAMÈTRE DE FILETAGE RACCORD N°2 : M22

DIAMÈTRE DE TUYAU : 15 mm

Diamètre intérieur : 12 mm10 mm

DIAMÈTRE RACCORD N°1 : 15 mm

DIAMÈTRE RACCORD N°2 : 15 mm

DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD : 32,5 mm

DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 24 mm

Domaine d'application : flexible hydraulique Conduites hydrauliques

Forme : Coude

JOINT : Raccord de câble avec cône 24° Écrou raccord avec cône 24° et joint torique

Longueur : 17 mm

NORME DIN : 2401 2353

PARTICULARITÉS : Prémonté avec joint torique À relier directement avec une bague de tuyau métrique ou un raccord prémonté

PAS DE VIS RACCORD N°1 : 1,5 mm

PAS DE VIS RACCORD N°2 : 1,5 mm

PRESSION DE SERVICE MAXIMALE : 315 bar

RACCORD N°1, TAILLE DE CLÉ : 19 mm

SE COMPOSE DE : Pièce principale Écrou raccord et bague coupante prémontés Sans écrou raccord et bague coupante séparés

SÉRIE : L

TAILLE D'INSTALLATION : 32,5 mm

TAILLE DE CLÉ DE RACCORDEMENT N°2 : 27 mm

TYPE DE FILETAGE DU RACCORD N°1 : Métrique

TYPE DE FILETAGE RACCORD N°2 : Métrique

TYPE DE RACCORD N°1 : Bague coupante

TYPE DE RACCORD N°1 - MÂLE/FEMELLE : Mâle

TYPE DE RACCORD N°2 : Cône de joint torique

TYPE DE RACCORD N°2 - MÂLE/FEMELLE : Femelle

ÉCROU (MÉTRIQUE) : M22x1.5 mm
