Régulateur WEBTEC RV2FV2V012030

Avantages : Grâce à la soupape de compensation de pression, le flux d'huile prioritaire REG et le flux d'huile de dérivation BP peuvent travailler simultanément à des pressions différentes. Ceci n'a pas d'effet sur le flux d'huile dans REG. Le débit prioritaire sur REG peut être réglé à une pression comprise entre 35 et 207 bars (réglage en usine standard :138 bars) Le bouton de commande manuelle avec verrouillage offre une échelle graduée qui permet une légère adaptation du réglage.

CAPACITÉ MAXI (L/MIN.) : 114 l/min

Domaine d'application : Régulation du débit et de la pression Régulation du régime des moteurs hydrauliques

Informations techniques : Le raccord BP peut être mis sous pression. Le régulateur de pression peut être réglé à une pression comprise entre 35 et 207 bars (réglage en usine standard : 138 bars)

P : 3/4" BSP

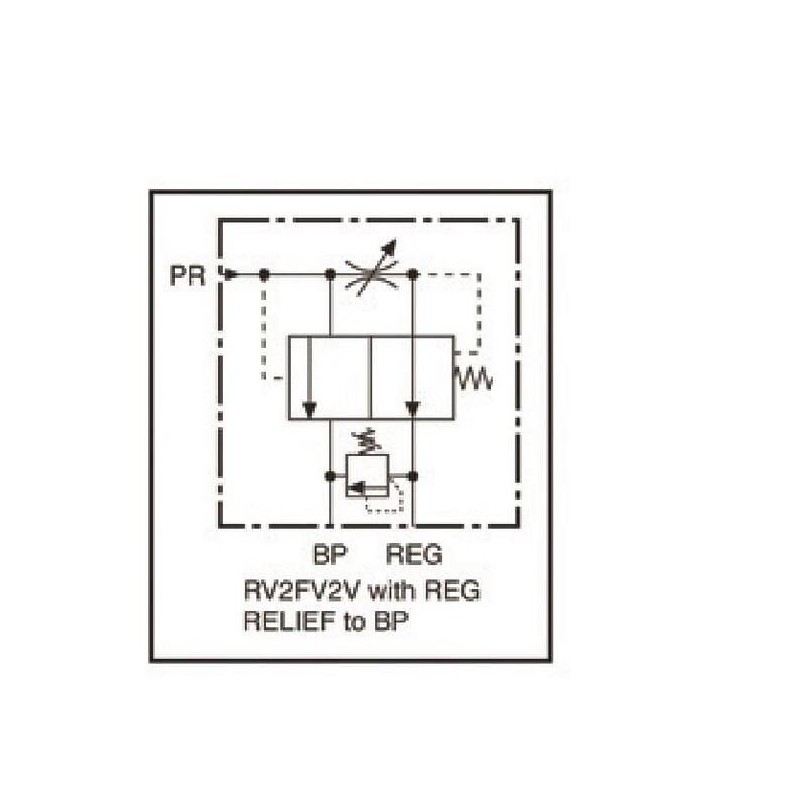

PARTICULARITÉS : Le flux d'huile arrivant au raccord P est divisé en débit prioritaire indépendant de la pression sur REG et en flux d'huile de dérivation sur BP qui peut être branché au réservoir ou utilisé dans un circuit secondaire. La soupape est dotée d'un limiteur de pression entre les raccords REG et BP. Ces soupapes sont équipées en série d'un bouton de commande manuelle avec verrouillage et échelle graduée.

PLAGE DE DÉBIT (L/MIN) : 0 - 30 l/min

PLAGE DE RÉGLAGE DE LA PRESSION (BAR) : 35 - 207 bar

PRESSION DE TRAVAIL MAXI : 250 bar

QR MAX. (L/MIN) : 30 l/min

REG/BP : 3/4" BSP
