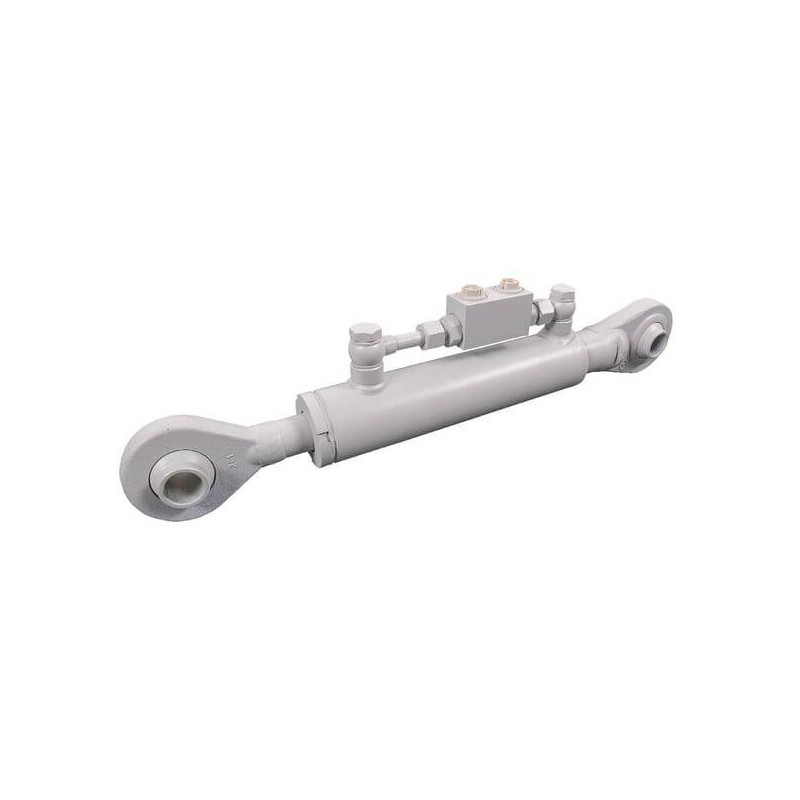

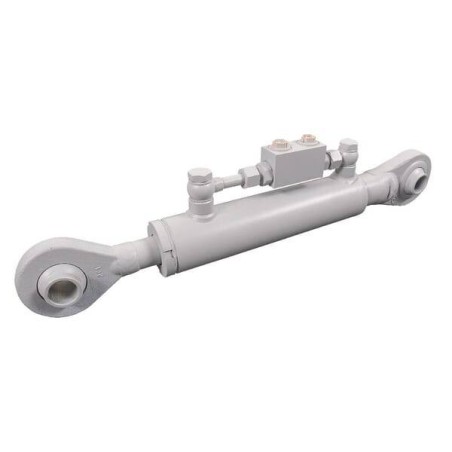

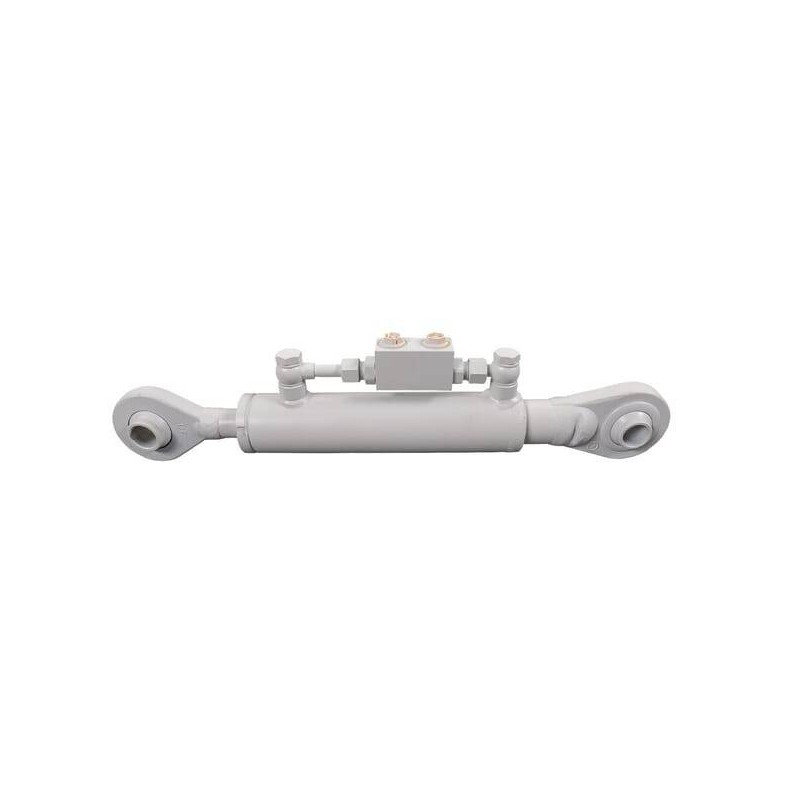

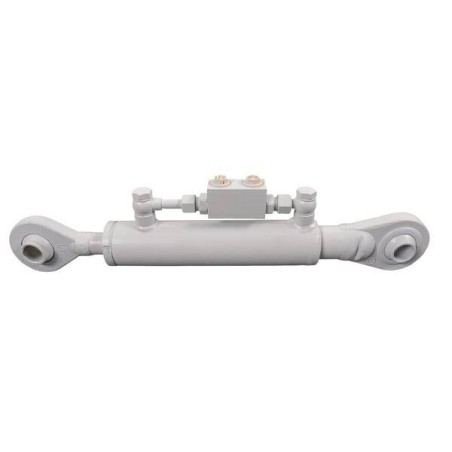

Barre de poussée hydraulique UNIVERSEL TEVNN406025022

[A] ENTRAXE MIN. DES TROUS DE MONTAGE : 575 mm

APPLICATION : Relevage à 3 points

CAPACITÉ DE POUSSÉE MAXIMALE À 200 BARS : 5654 kg

CAPACITÉ DE TRACTION MAXIMALE À 200 BARS : 3141 kg

Caractéristiques : Le type TENNN ne dispose pas de clapet anti-retour commandé Le TEVNN dispose d'un clapet anti-retour commandé Charge radiale maximum : 10 % de la force axiale

CATÉGORIE DE BARRE DE POUSSÉE : 2

CATÉGORIE D’APPLICATION : Barre de poussée

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORD DU VÉRIN : 3/8 Inch

CODE COULEUR RAL : 9005

Couleur : Noir

COURSE : 250 mm

[D] DISTANCE DE RACCORDS D’HUILE : 289,5 mm

Description détaillé : Barres de poussée hydrauliques rotule/rotule cat. 1-2 TEN/TEV KRAMP

DIAMÈTRE DE LA TIGE : 40 mm

DIAMÈTRE DE MONTAGE - BIELLE : 25,7 mm

DIAMÈTRE DE MONTAGE - RACCORD DU VÉRIN : 25,7 mm

DIAMÈTRE DE TROU DE MONTAGE - JONCTION DES BARRES : 25,7 mm

DIAMÈTRE DU TROU DE MONTAGE - RACCORD DU VÉRIN : 25,7 mm

Diamètre intérieur : 60 mm

Domaine d'application : Liaison trois points de catégorie 1 et 2

[E] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 70 mm

Informations techniques : Fluide : huile minérale, HLP ISO VG de 32 à 46 Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9

LONGUEUR MIN. : 575 mm

MATÉRIAU DE LA TIGE : Acier 20MnV6

MATÉRIAU DU VÉRIN : Acier ST52

PARTICULARITÉS : Les vérins sont revêtus de peinture noire appliquée au pistolet. Un kit de tuyaux universel TOP9H0900 est livrable pour le type TEVNN (à clapet anti-retour commandé). Le kit flexible est à commander séparément.

PRESSION DE SERVICE MAX. : 250 bar

PRESSION NOMINALE : 200 bar

TRAITEMENT DE SURFACE DE LA TIGE : Chromaté

TYPE : Double effet

TYPE DE MONTAGE - RACCORD DU VÉRIN : Roulement

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Roulement

VITESSE MAX. : DU PISTON : 0,1 m/s

VITESSE MAX. DU PISTON : 0,1 m/s
